Чугунные фасонные части

Фасонные элементы из чугуна: ключевые компоненты трубопроводных систем.

Фасонные изделия из чугуна выступают в роли важных соединительных элементов, предназначенных для сборки сложных трубопроводных сетей. Они обеспечивают надежное соединение труб, позволяют менять направление потока, выполнять разветвления, переходы на разные диаметры и выполнять специальные функции, при этом сохраняя герметичность и долговечность всей системы. Благодаря высокой прочности и надежности такие изделия широко используются в инфраструктурных проектах: водоснабжении, канализации, отоплении, а также в различных промышленных и энергетических сферах.

Классификация фасонных элементов

Разнообразие форм и назначений фасонных деталей позволяет создавать трубопроводы любой сложности:

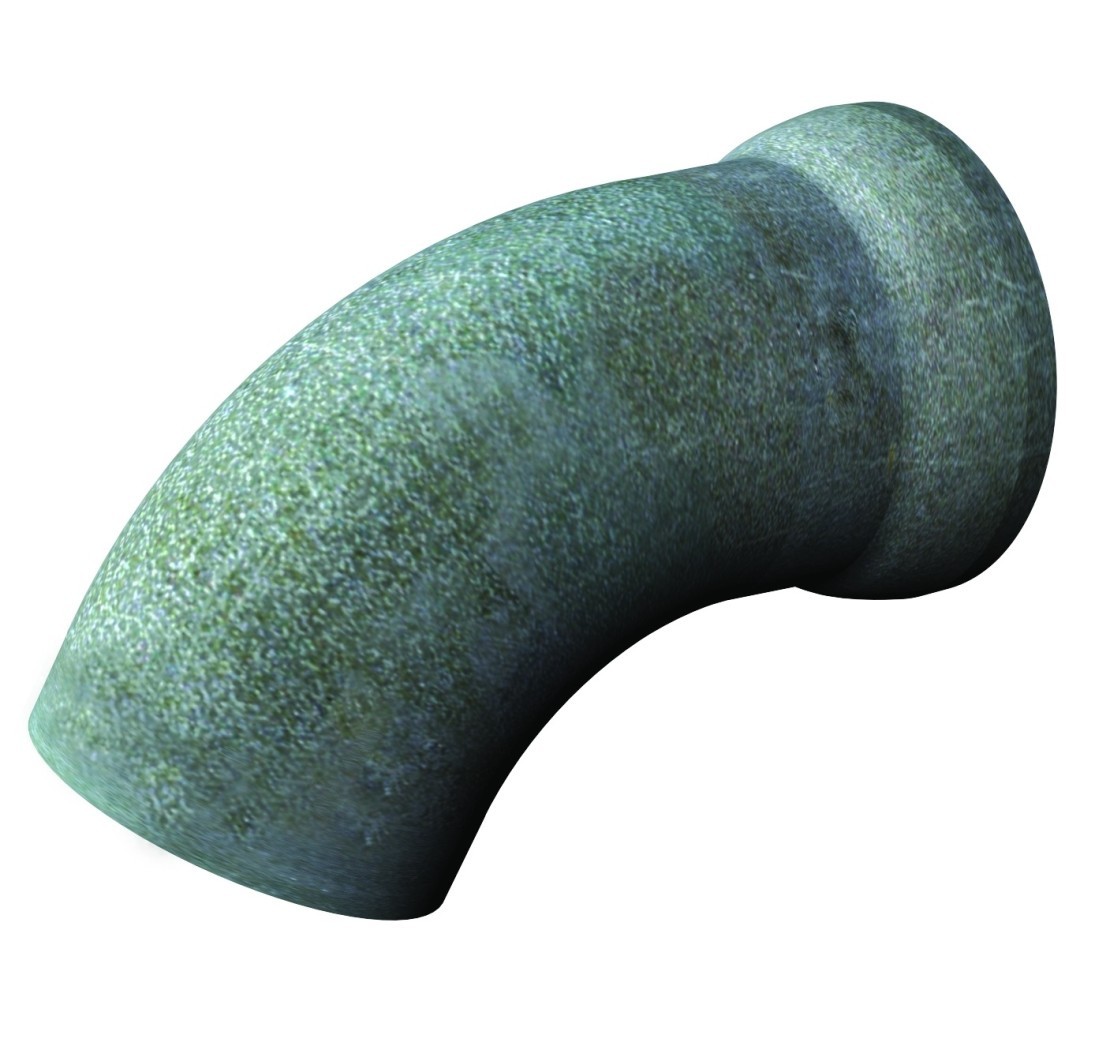

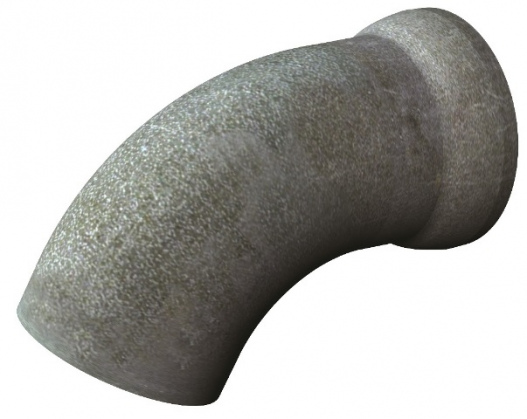

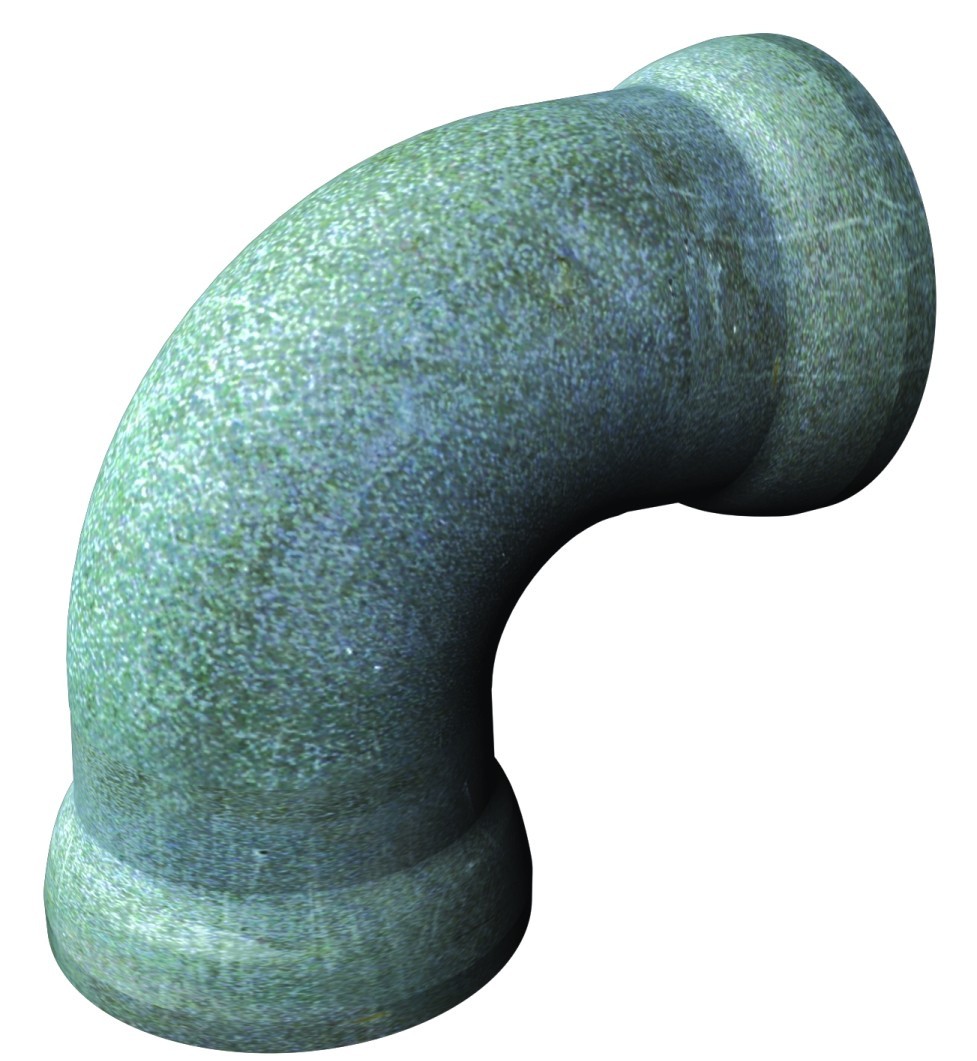

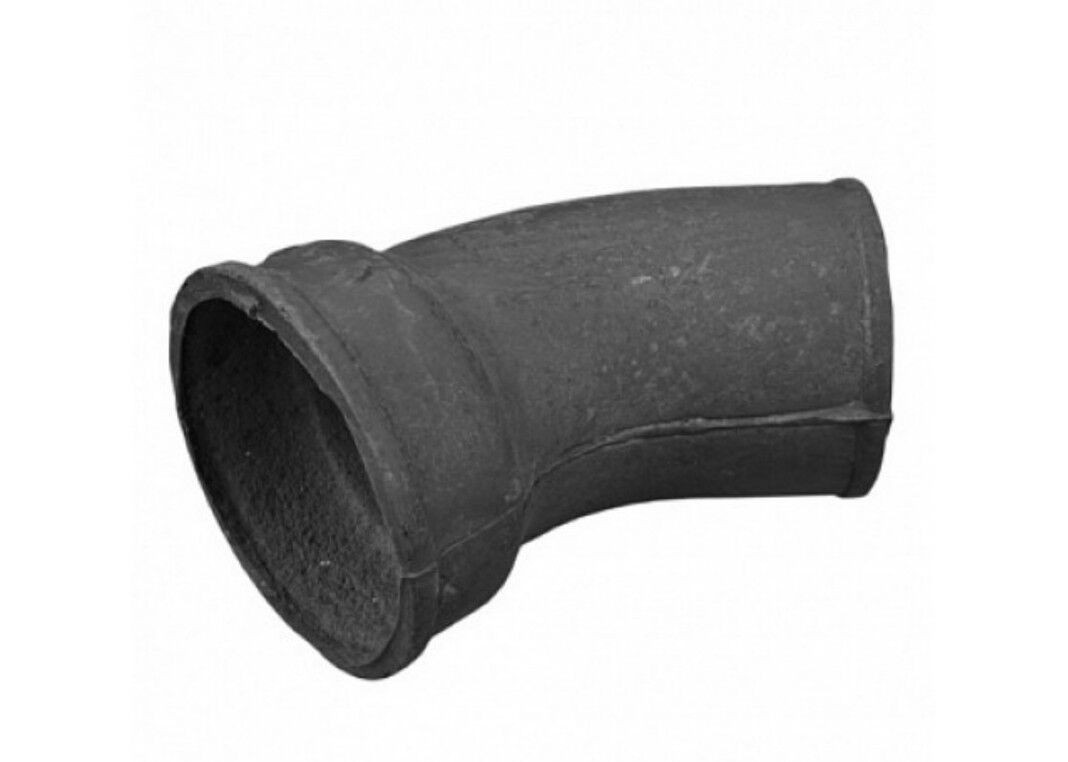

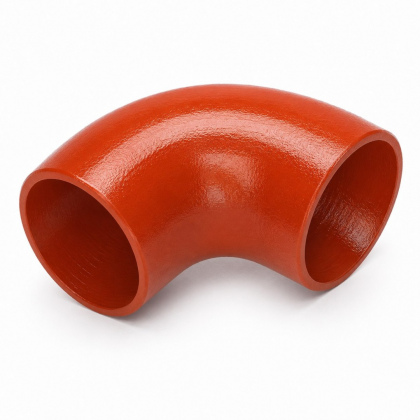

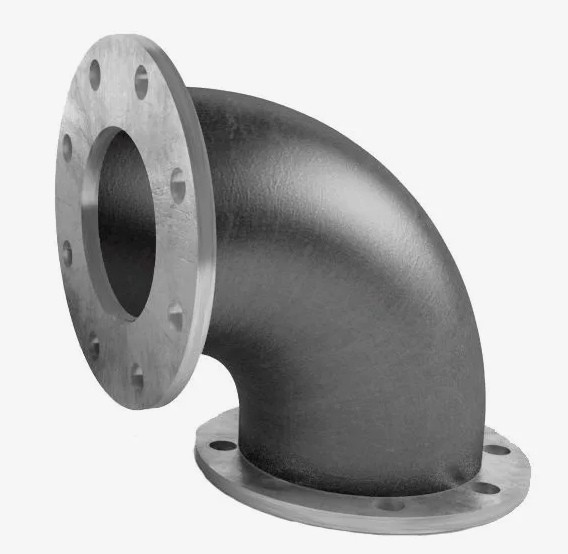

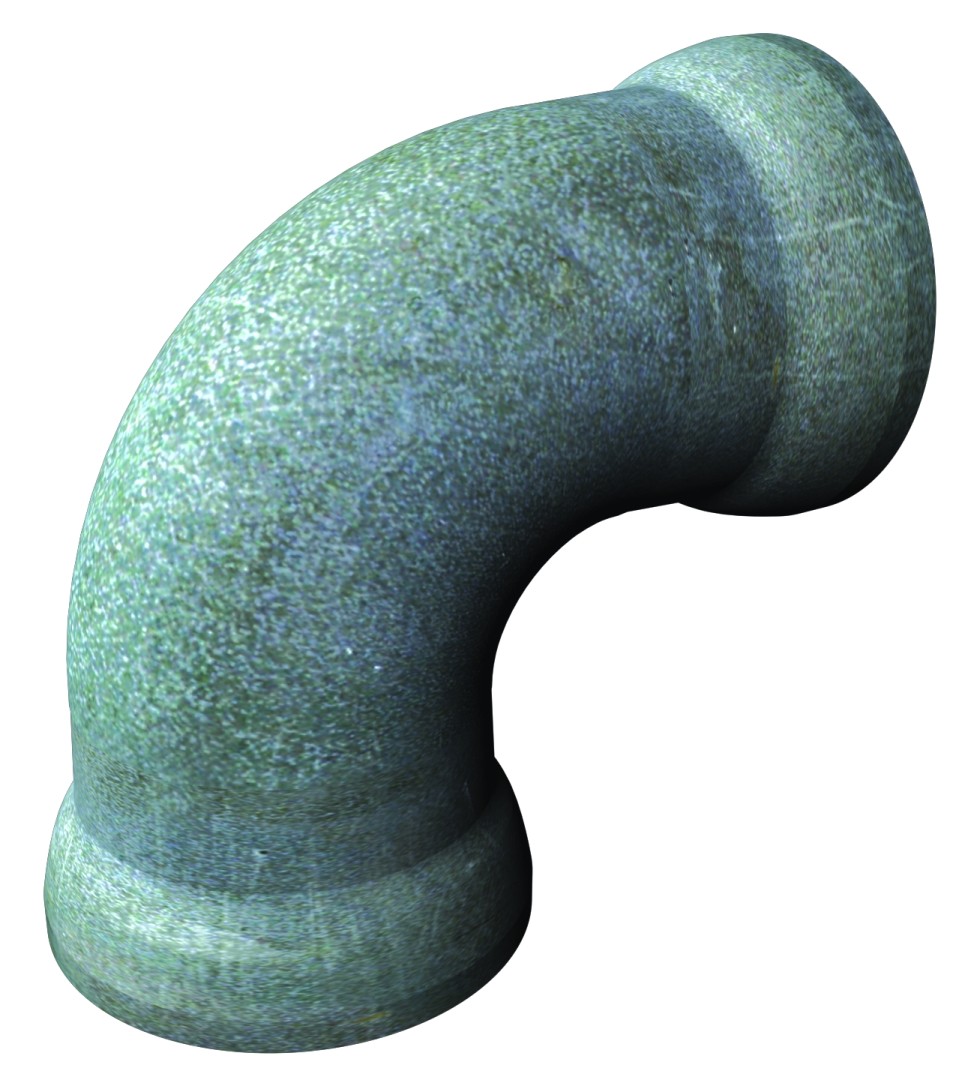

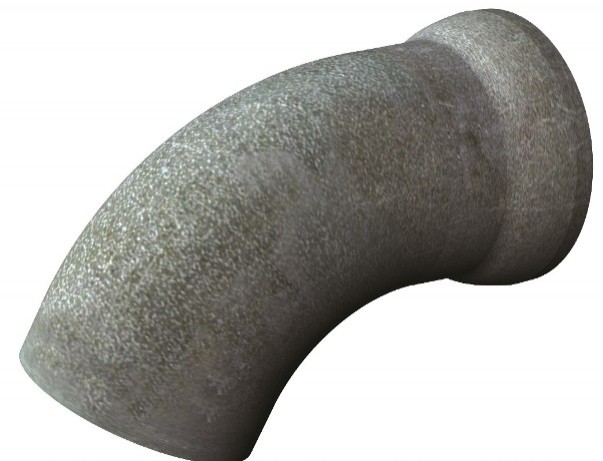

• Колена и отводы — предназначены для плавного или резкого изменения направления трубопровода под определённым углом (например, 11°, 22.5°, 45°, 90°), что способствует снижению гидравлических потерь.

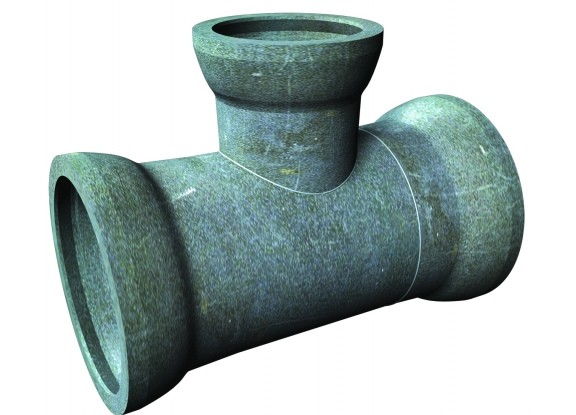

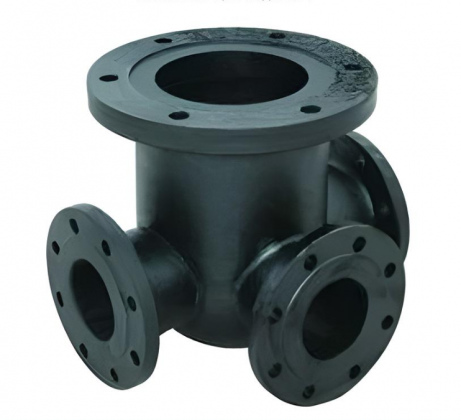

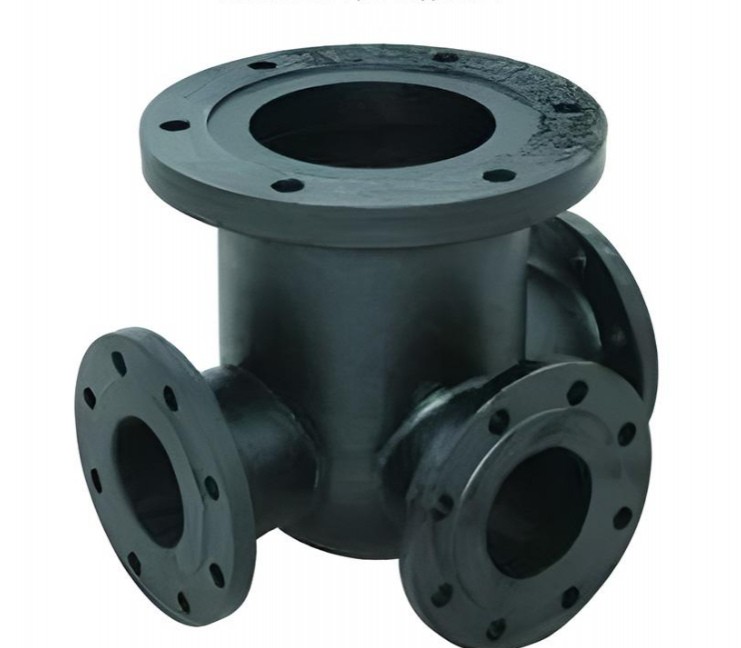

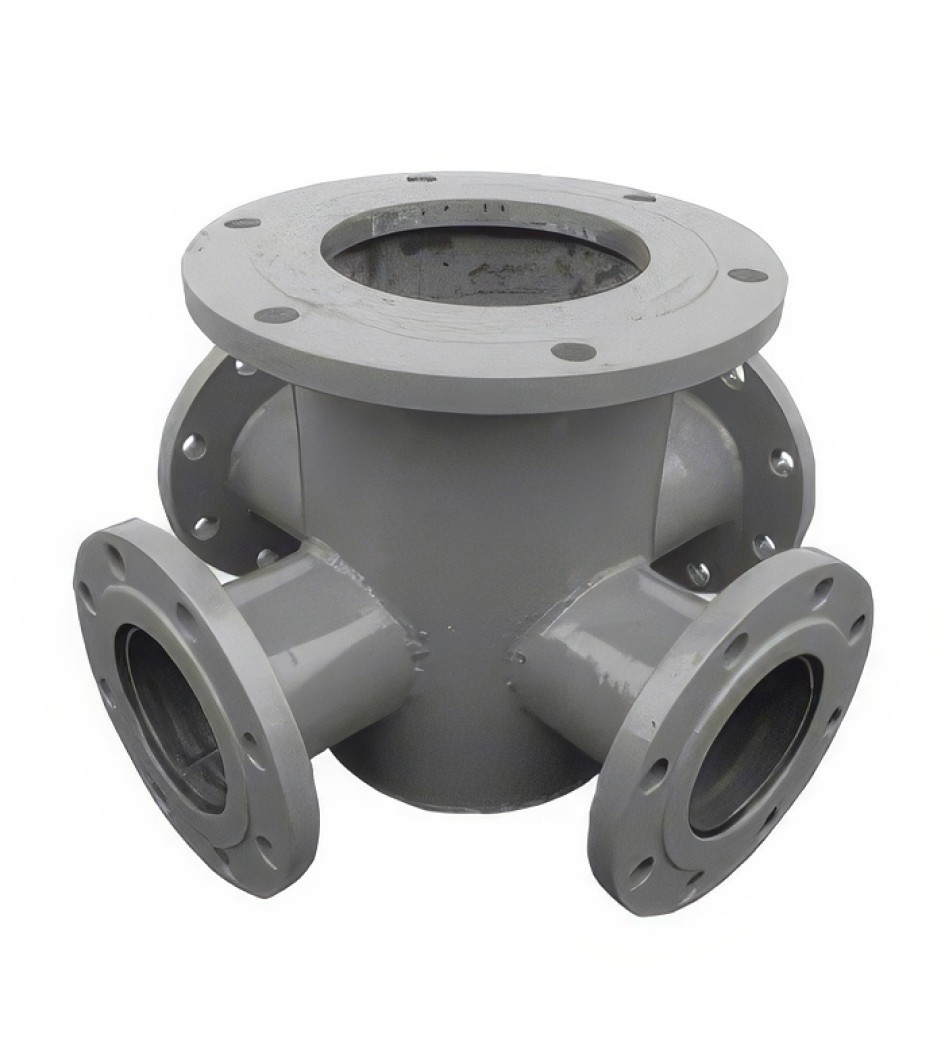

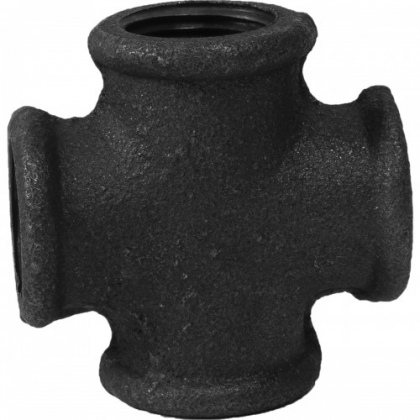

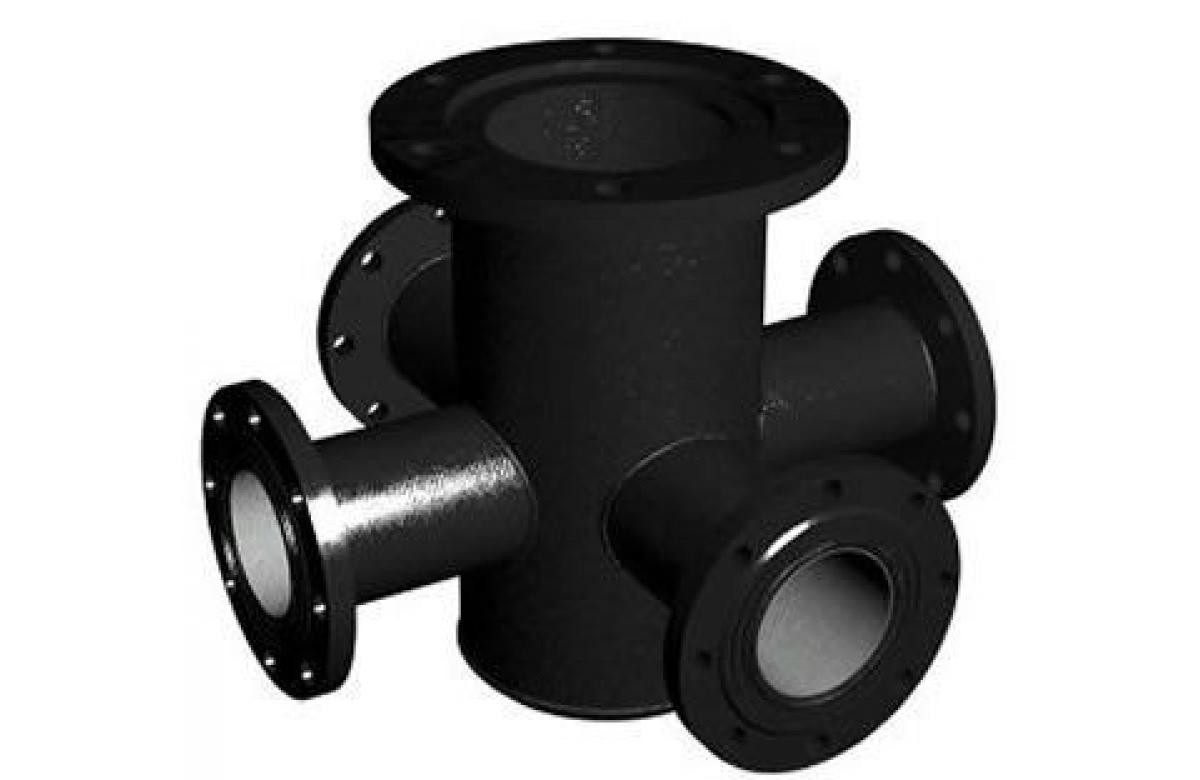

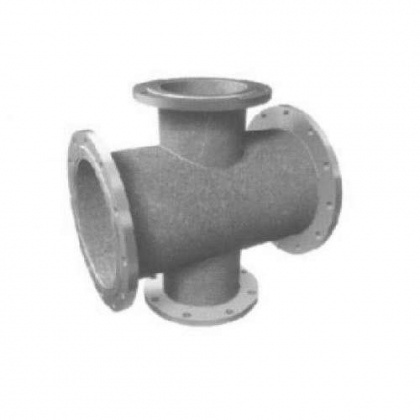

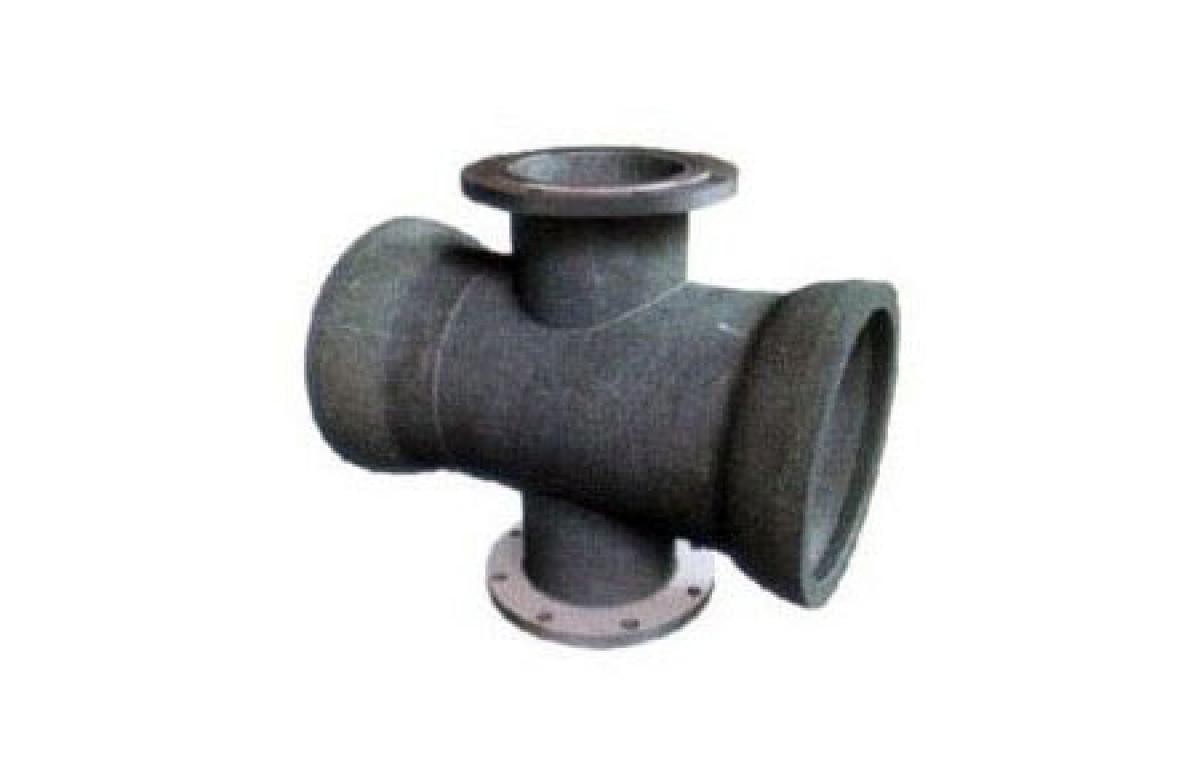

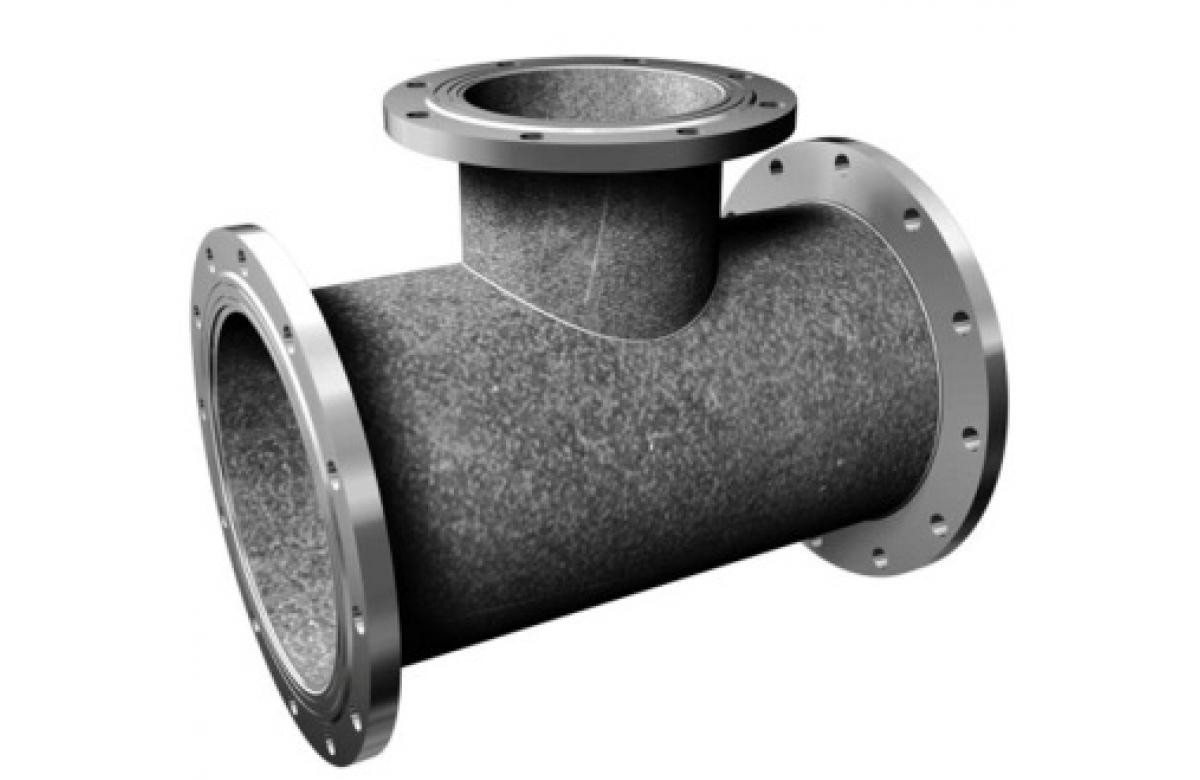

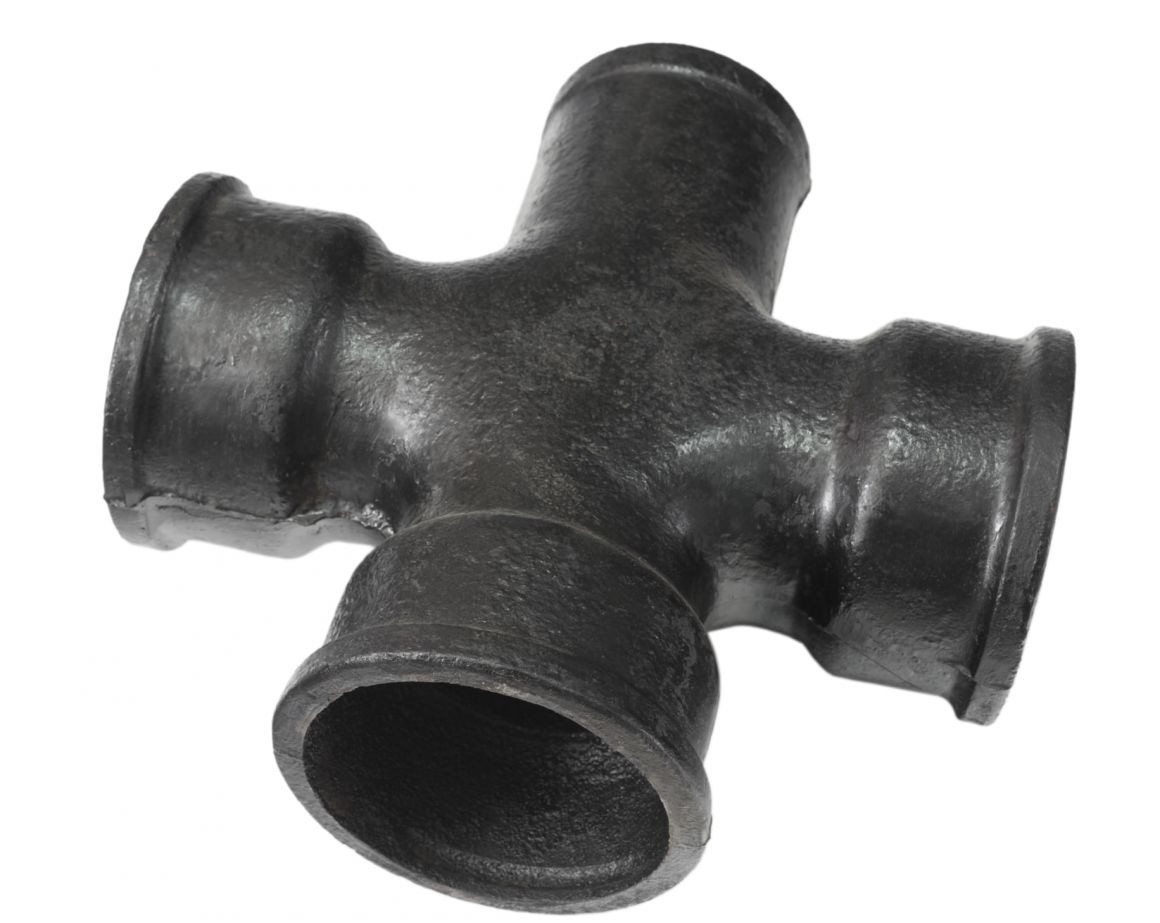

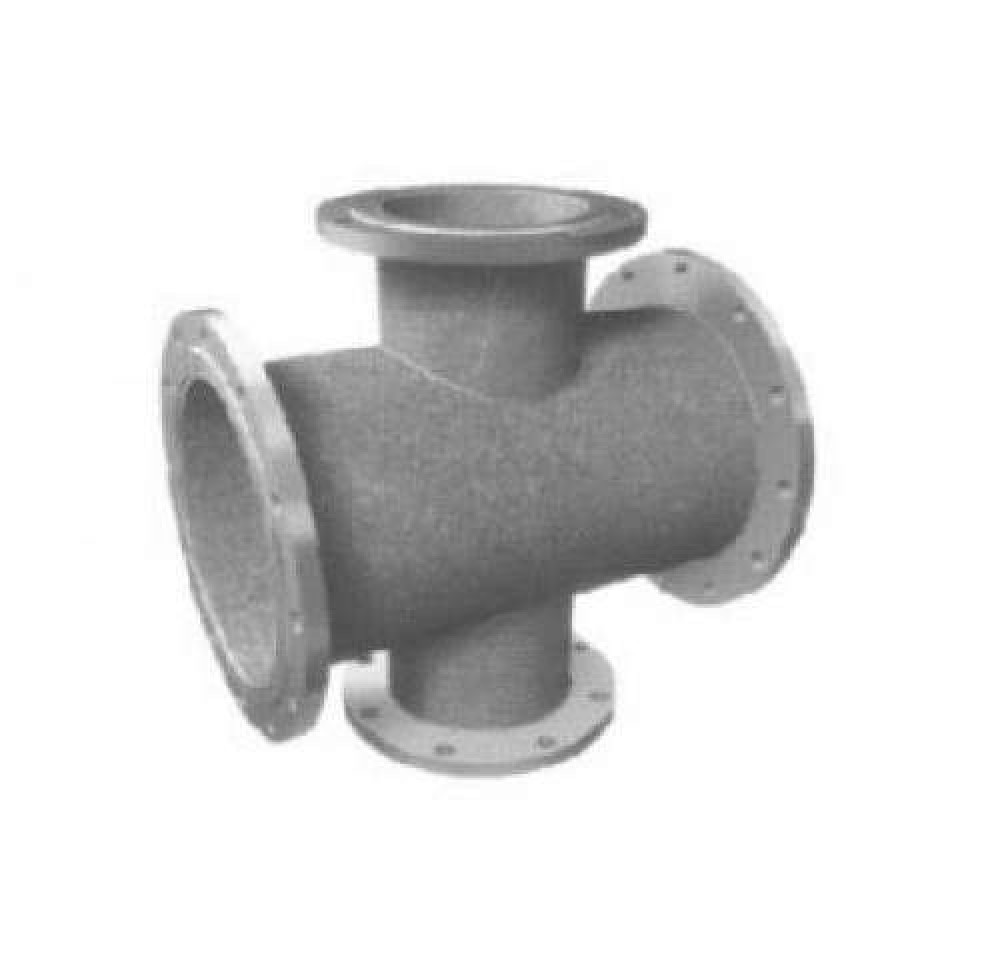

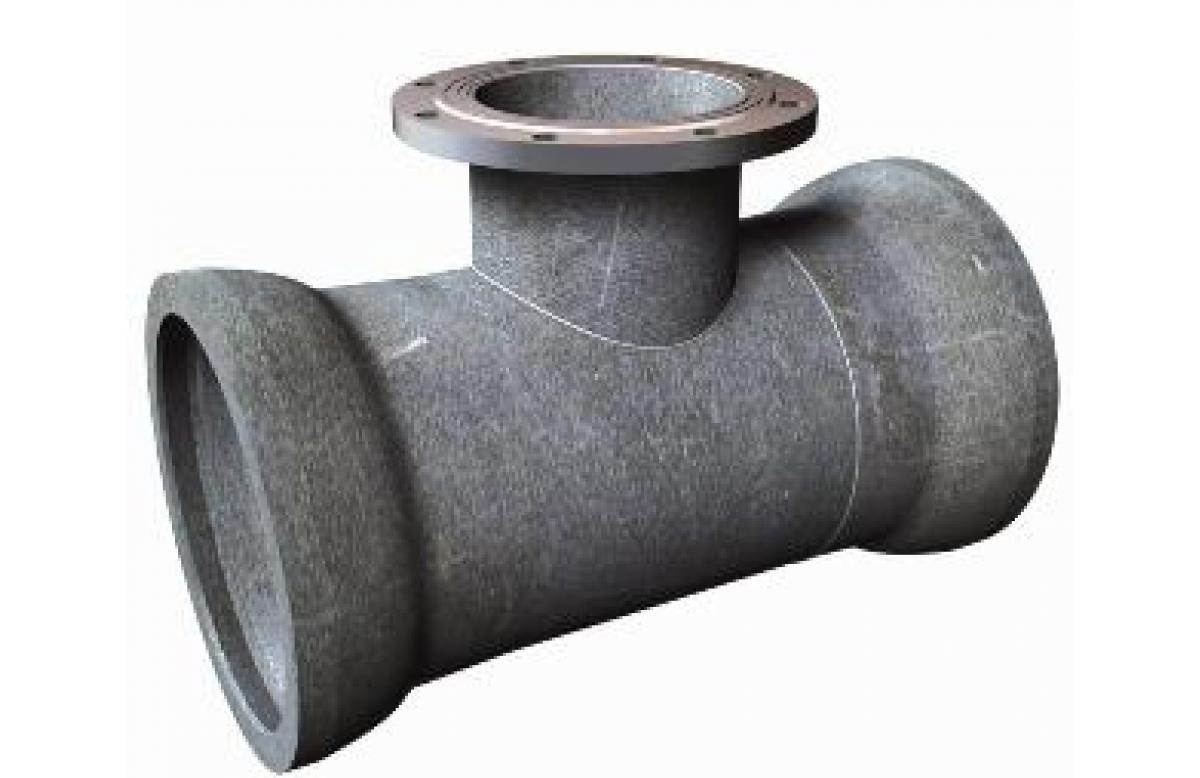

• Тройники и крестовины — служат для разделения или объединения потоков, обеспечивая гибкость проектирования.

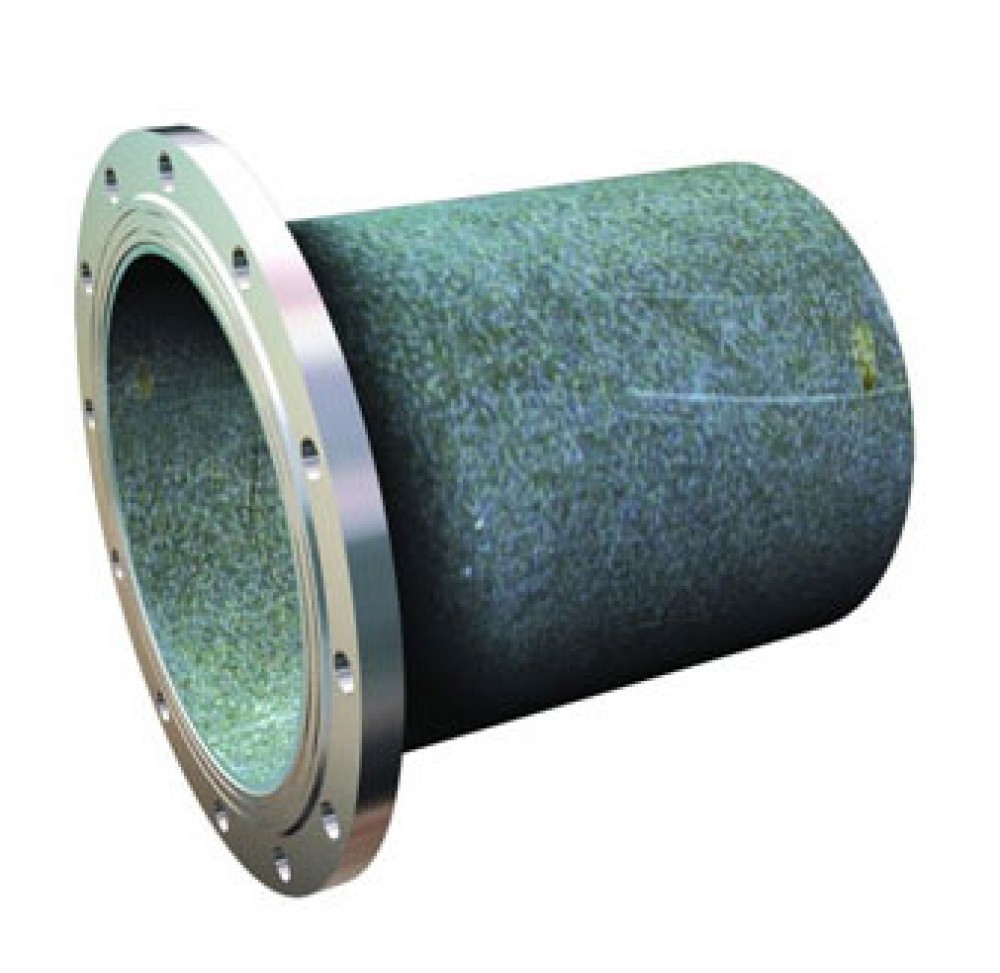

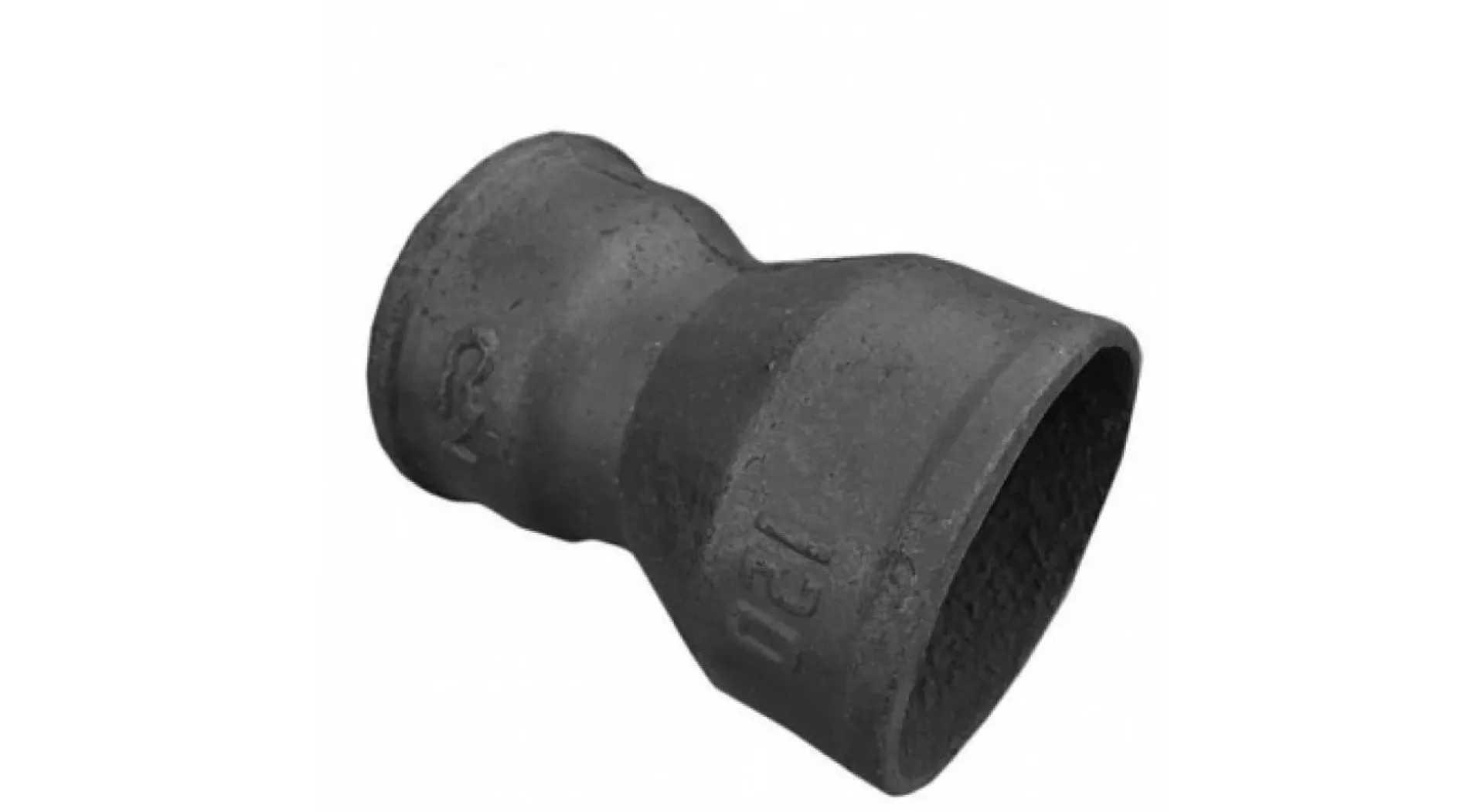

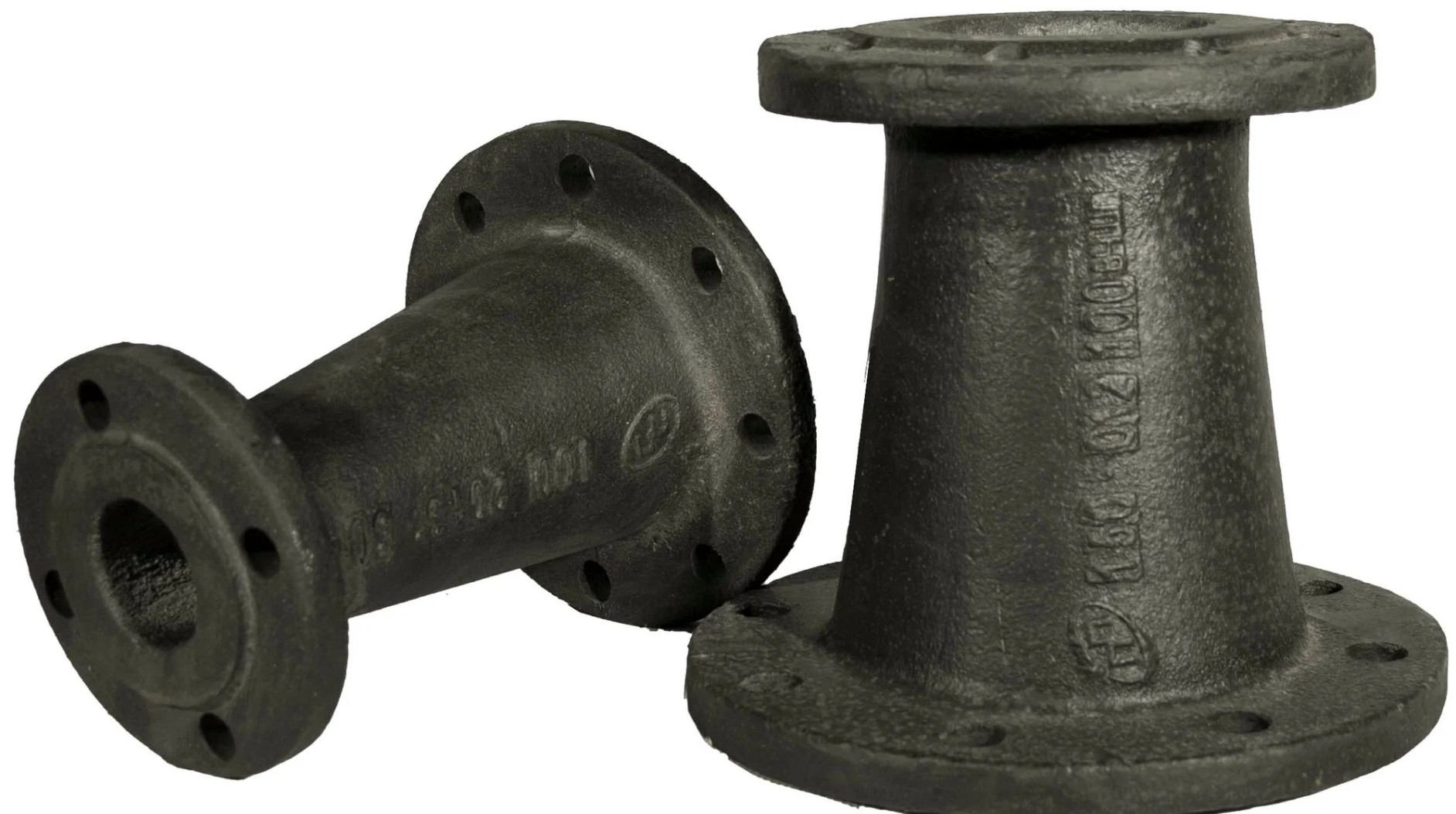

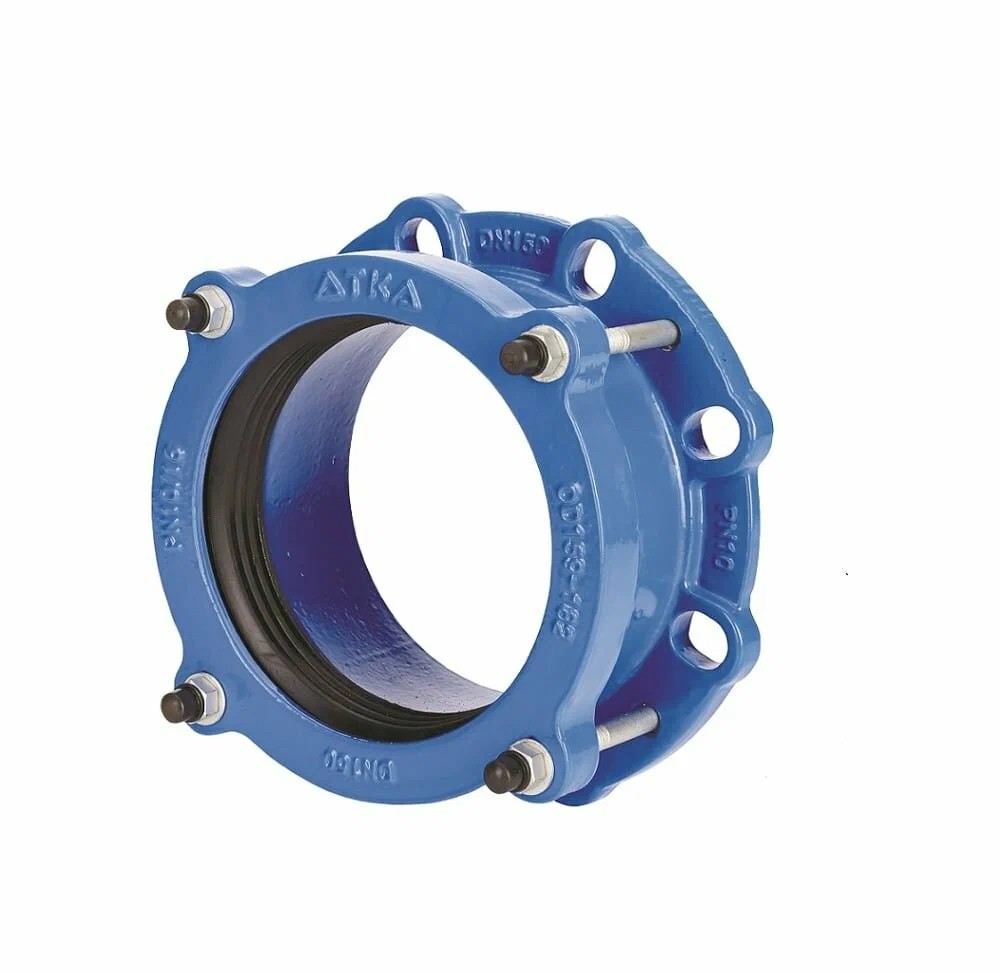

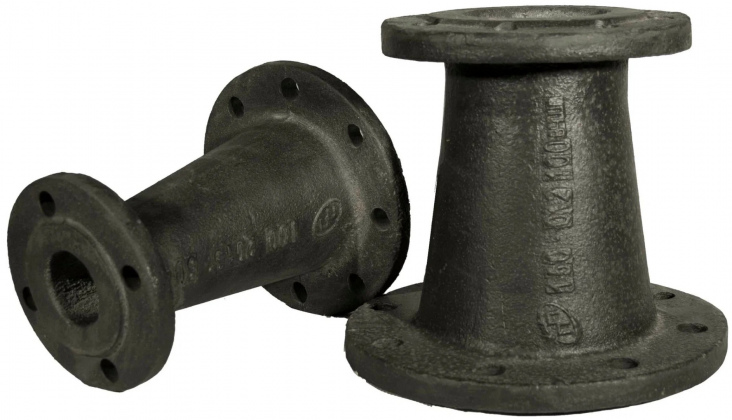

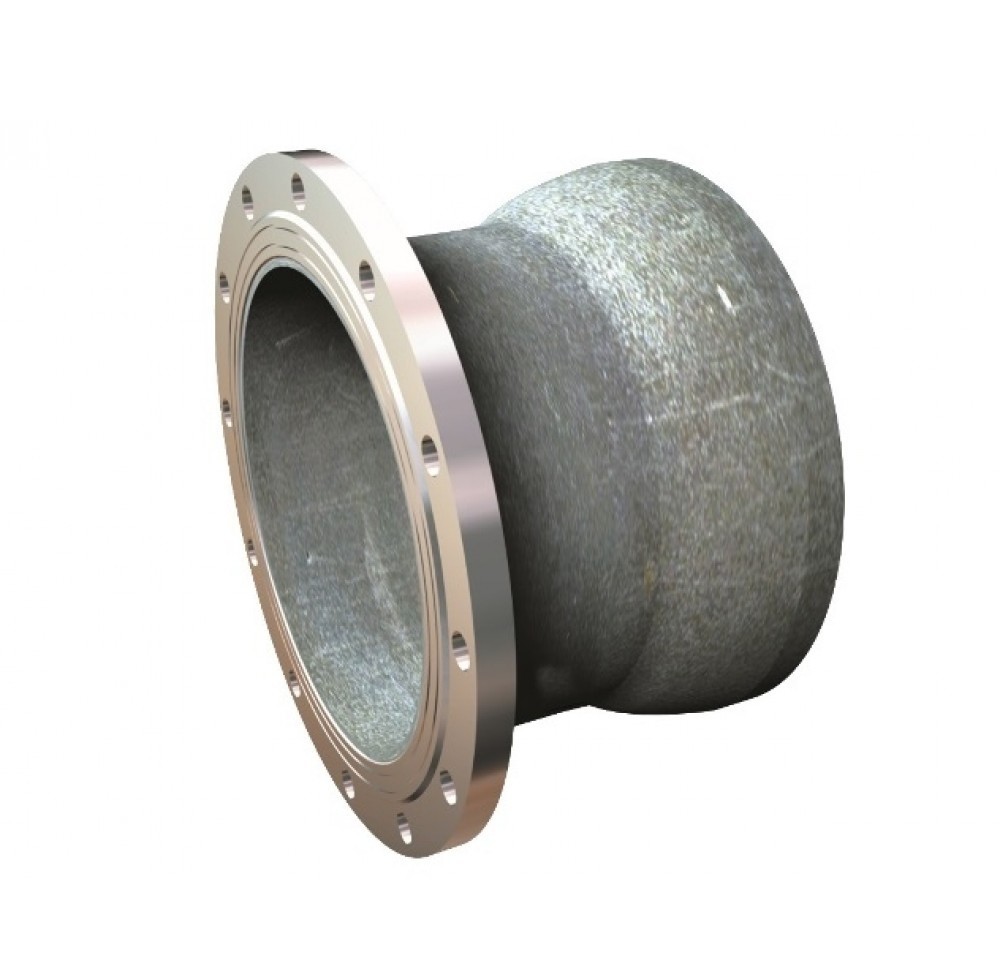

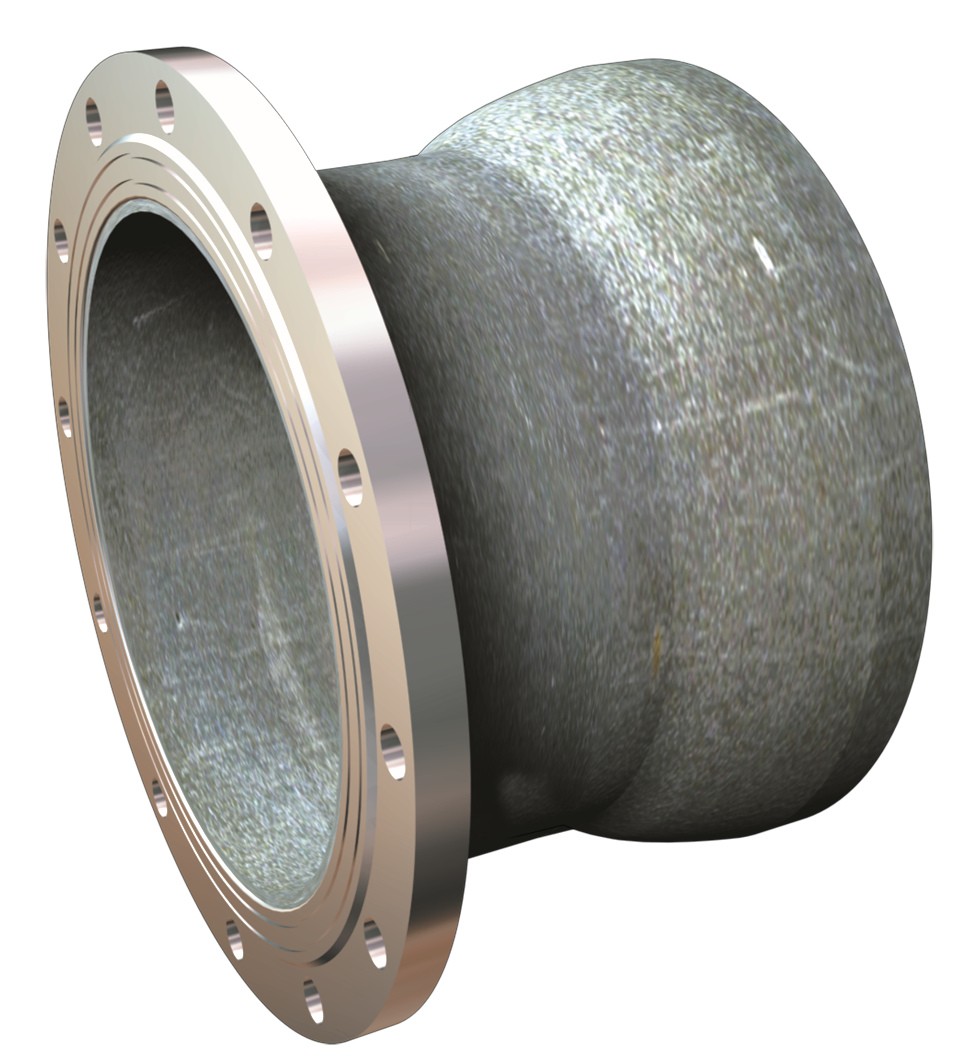

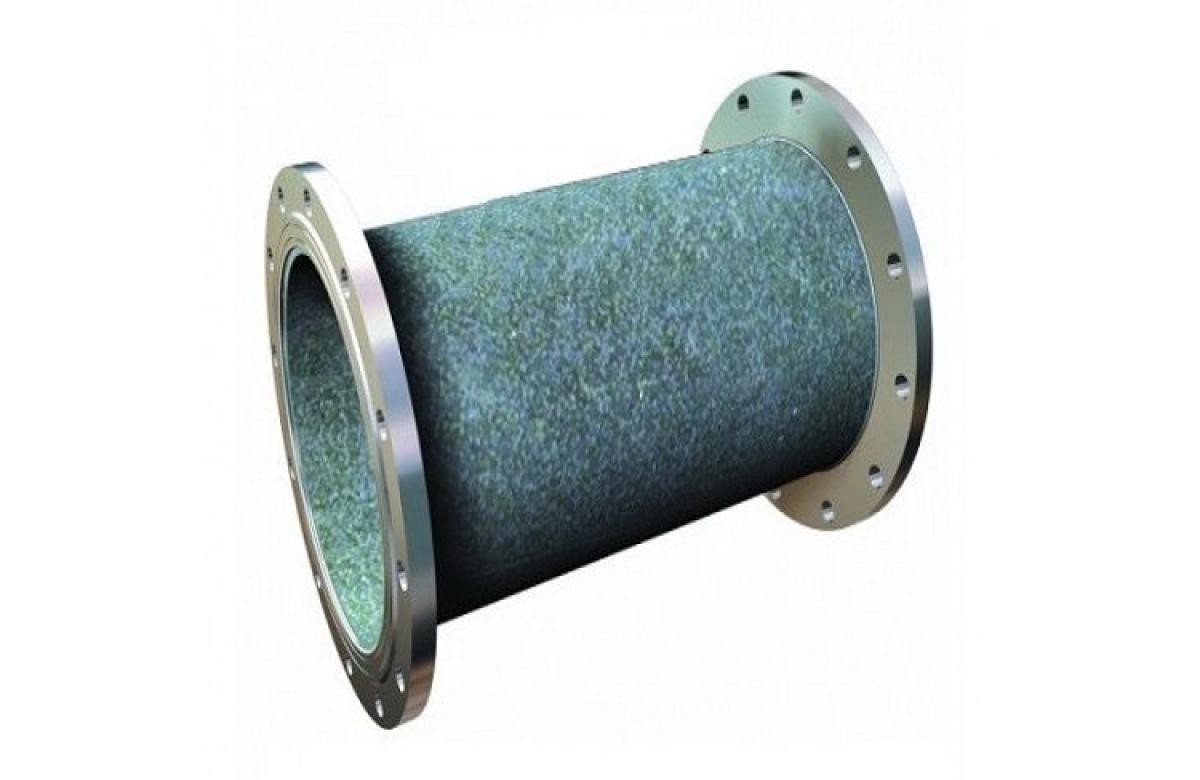

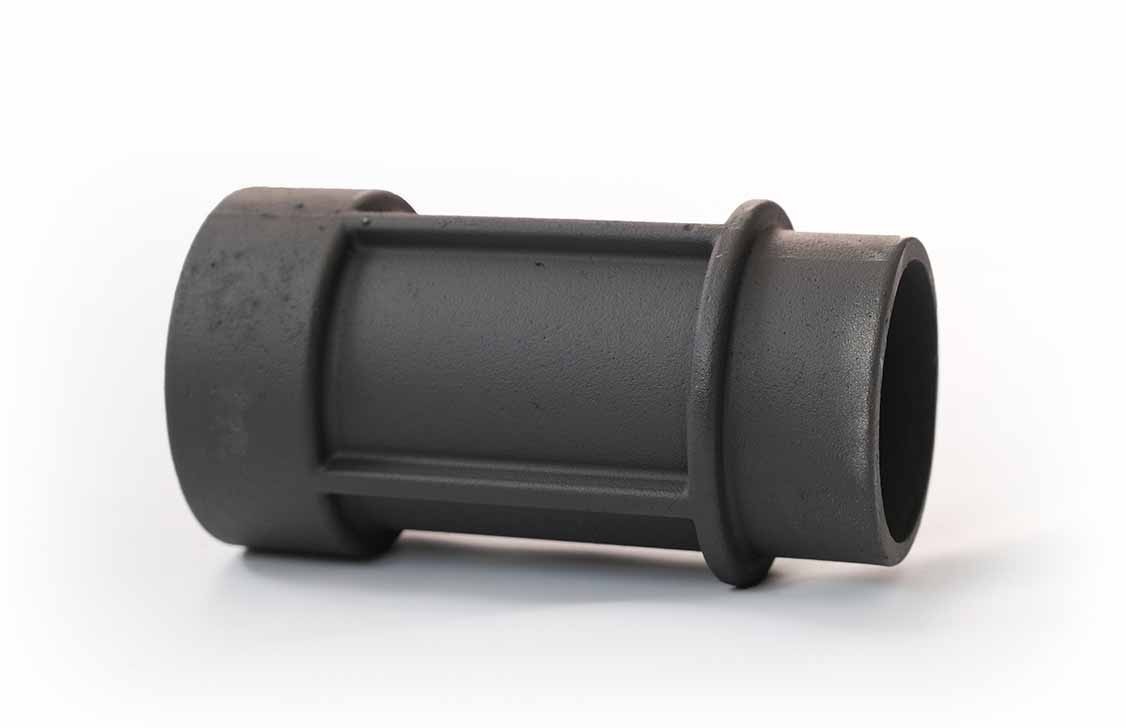

• Переходники и патрубки — используются для соединения труб разного диаметра или подключения к арматуре.

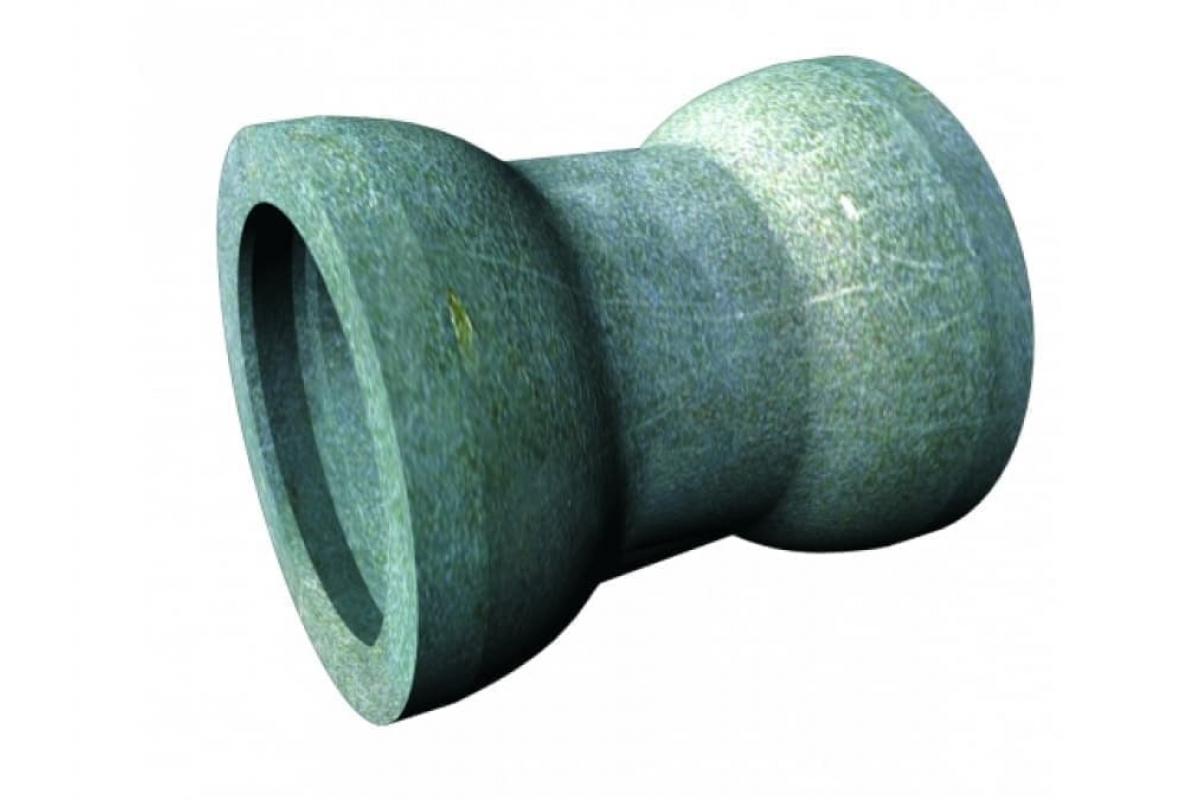

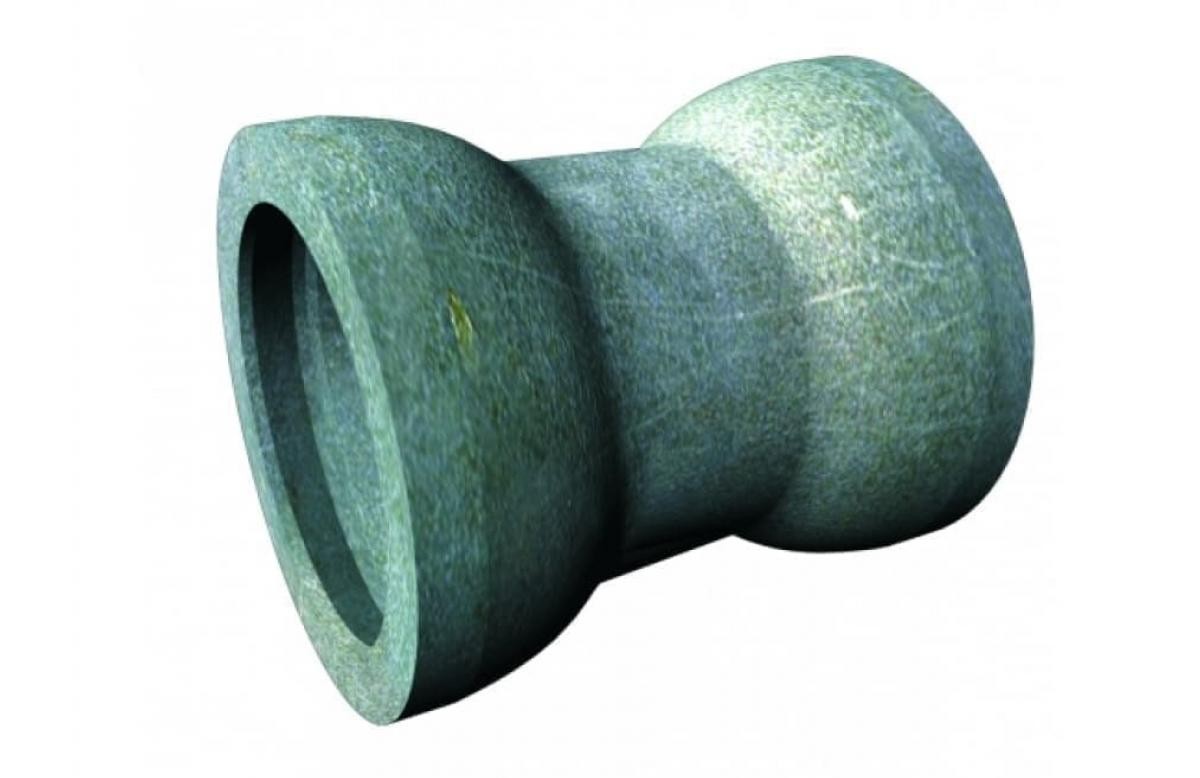

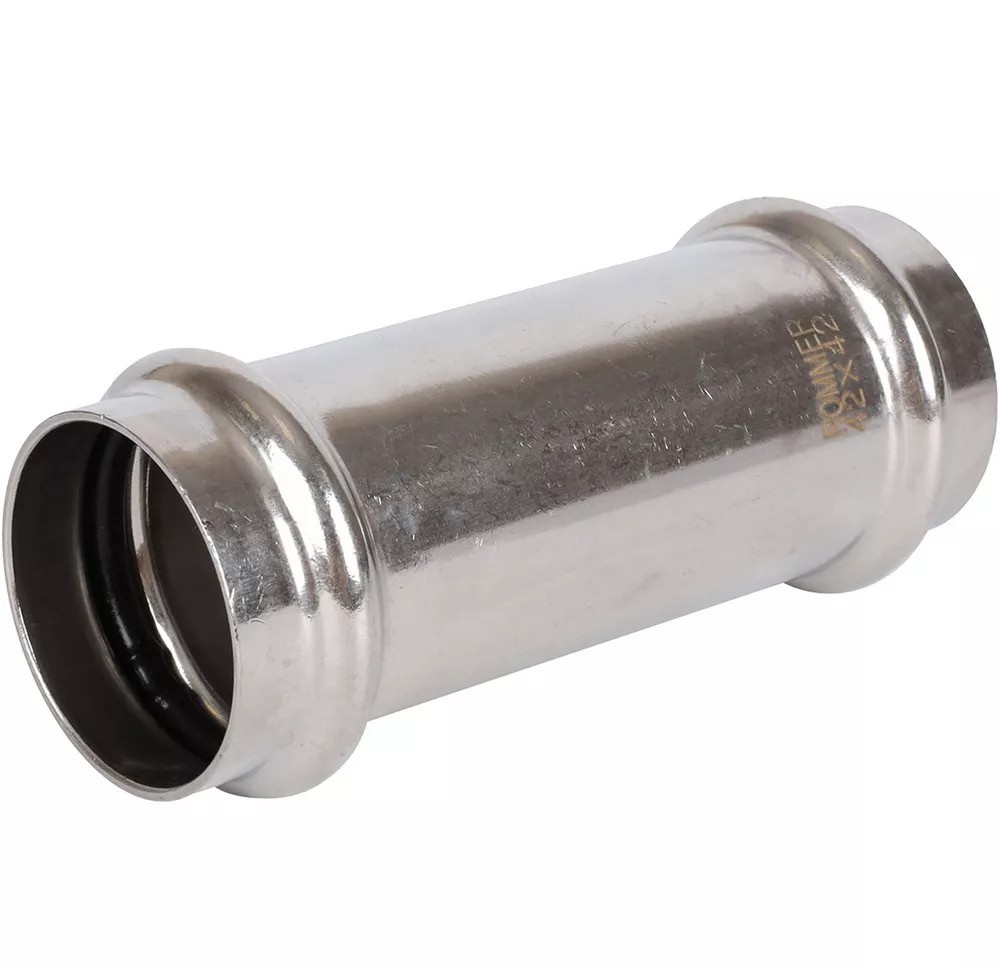

• Муфты и фланцы — создают герметичные и разъемные соединения между элементами системы, что облегчает обслуживание.

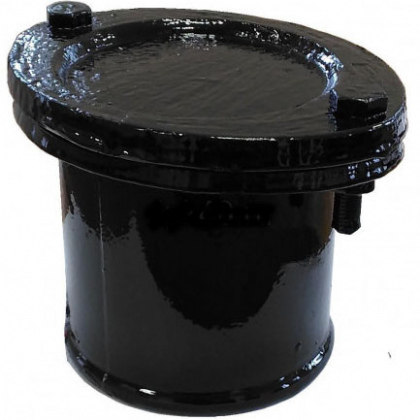

• Ревизии — элементы с крышкой для доступа внутрь системы с целью проверки, очистки или устранения засоров.
• Хомуты и другие соединительные детали — применяются для ремонта поврежденных участков или быстрого монтажа.

Материалы и особенности

Современные фасонные изделия преимущественно изготавливаются из высокопрочного чугуна с шаровидным графитом (ВЧШГ). Такой материал обладает высокой механической прочностью, пластичностью и исключительной стойкостью к трещинам. Эти свойства обусловлены сферической формой графита внутри структуры чугуна, что делает его менее хрупким по сравнению с серым чугуном с пластинчатым графитом.

Использование ВЧШГ обеспечивает длительный срок службы и надежность соединений даже в условиях сложной эксплуатации: на нестабильных грунтах, при динамических нагрузках или сильных механических воздействиях.

Конструктивные решения

Фасонные части выпускаются в двух основных вариантах соединений: раструбных (Push-on) и фланцевых. Каждый тип обладает своими преимуществами: раструбные — быстрый монтаж, фланцевые — высокая герметичность и прочность.

Для защиты от коррозии внутренние поверхности покрываются цементно-песчаным слоем, который снижает гидравлическое сопротивление и препятствует образованию отложений. Внешние поверхности обрабатываются цинковым покрытием с битумным лаком для защиты от внешних воздействий и электрохимической коррозии.

Эти соединения рассчитаны на большие механические нагрузки и допускают небольшие отклонения углов без потери герметичности. Это особенно важно при монтаже на сложных участках с неровным рельефом или в условиях сейсмической активности.

Области применения

Благодаря своим характеристикам фасонные изделия из чугуна находят широкое применение в различных сферах:

• Создание напорных и безнапорных систем для транспортировки воды, сточных вод, нефтепродуктов и химикатов с высокой стойкостью к коррозии.

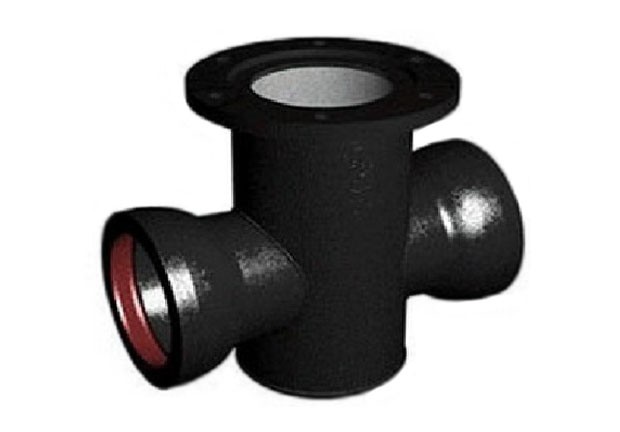

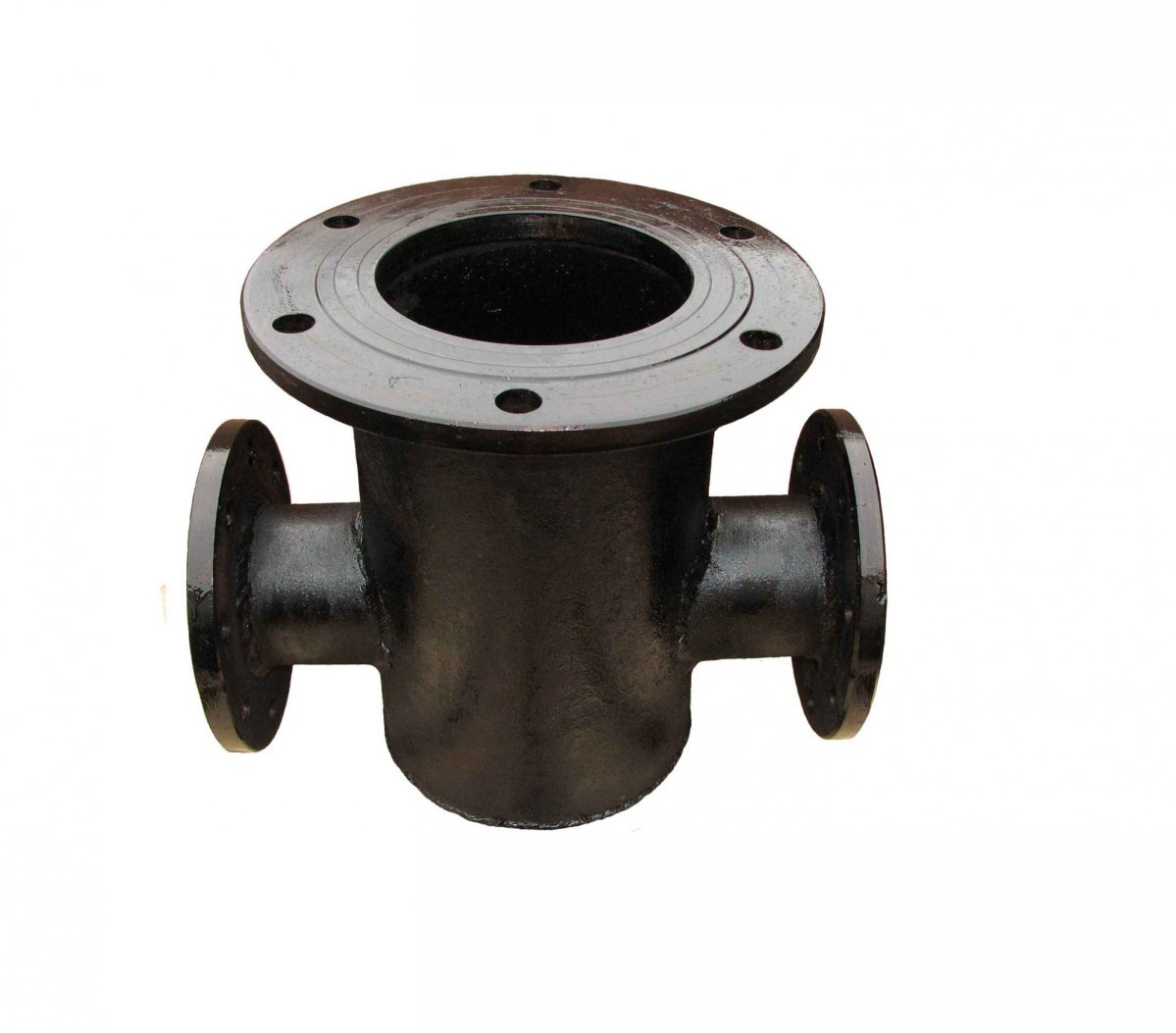

• Формирование систем пожаротушения с высокой надежностью при работе под высоким давлением.
• Монтаж теплотрасс, способных выдерживать высокие температуры и давления для эффективной передачи тепла.
• Использование в различных грунтовых условиях и климатических зонах — от вечной мерзлоты до пустынь благодаря их прочности и адаптивности.

Фасонные изделия из чугуна служат основой для создания долговечных, герметичных трубопроводных систем. Использование высокопрочного шаровидного чугуна обеспечивает длительный срок эксплуатации, устойчивость к внешним воздействиям и стабильную работу даже в самых сложных условиях. Это гарантирует долгосрочную эффективность инфраструктурных проектов при минимальных затратах на обслуживание.
